Die Systementwicklung beinhaltet sowohl die Entwicklung des zu erstellenden Systems als auch die Entwicklung der Unterstützungssysteme, die in den verschiedenen Systemlebenszyklen benötigt werden. Die Entwicklung basiert dabei auf der hierarchischen Zerlegung des Systems in immer kleinere Einheiten, bis schließlich eine Realisierung möglich wird. Dabei sind Systeme jeweils hierarchisch in Segmente, HW-Einheiten, SW-Einheiten, Externe Einheiten, HW-Komponenten, SW-Komponenten, HW-Module und SW-Module sowie Produkte der Typen Externes HW-Modul und Externes SW-Modul gegliedert (siehe V-Modell-Referenz Produkte, siehe Kapitel Strukturelle Produktabhängigkeiten).
Entsprechend diesem hierarchischen Systemaufbau erfolgt im Rahmen der Systementwicklung die Spezifikation und Zerlegung des Systems. Die in Abbildung 16 dargestellten Entscheidungspunkte stellen die grundlegenden Stufen dieser Verfeinerung der Spezifikation und der Zerlegung dar.
Für jeden dieser Zerlegungsschritte existiert ein präzises Vorgehen, das auf einem einheitlichen Muster basiert und eine lückenlose Verfolgung der Anforderungen ermöglicht. Dabei werden bei jedem dieser Schritte zunächst die Anforderungen aus den übergeordneten Systemelementen übernommen, die Zerlegung entworfen, die Realisierung der Systemelemente spezifiziert und schließlich die Anforderungen der nächsten Ebene der Systemelemente zugeordnet.
Die Realisierung und Integration des Systems erfolgt im Vergleich zu der Spezifikation und Zerlegung in umgekehrter Reihenfolge. Ausgehend von den realisierten HW-Modulen und SW-Modulen werden die komplexeren Systemelemente und schließlich das System integriert. Dabei wird, wie in Abbildung 16 dargestellt ist, die Verifikation und Validierung auf jeder Konstruktionsstufe durchgeführt.

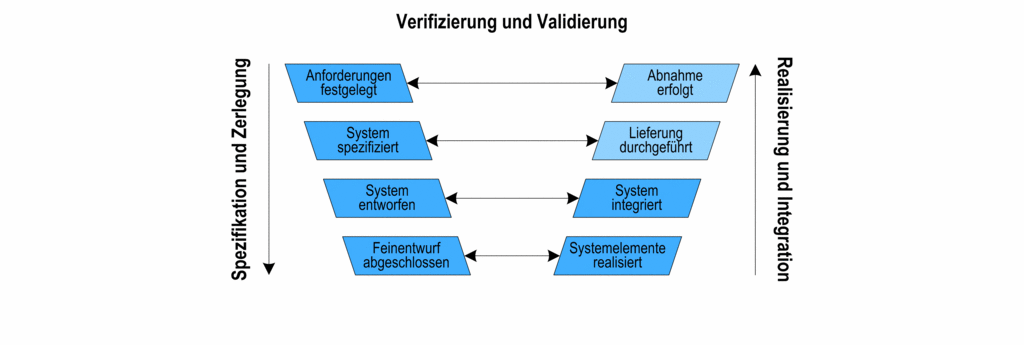

Abbildung 16: Struktur der Systemerstellung
